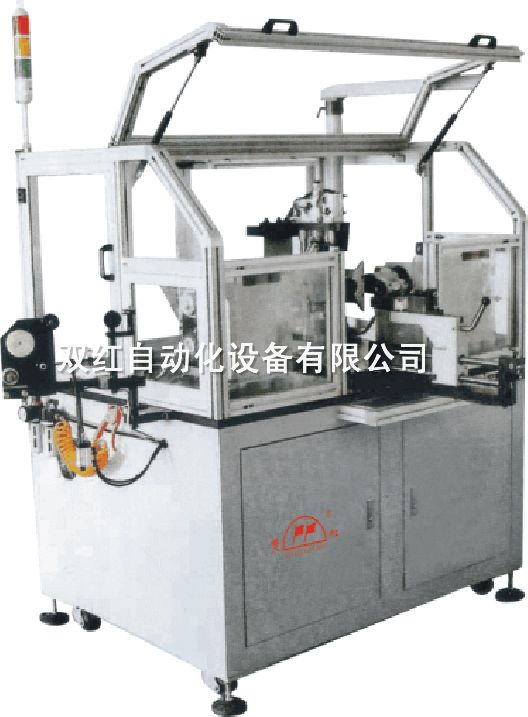

自動嵌線式雙頭轉子繞線機

產品名稱：自動嵌線式雙頭轉子繞線機
產品型號：SHL-III
功能：

適用于串激電機、電動工具電機轉子槽型換向器繞組的繞制。整機采用日本三菱FX2可編程序控制器（PLC)控制。三軸三菱MR-J3s交流伺服系統。操作人機界面采用日本三菱大屏彩色液晶觸摸顯示屏�？蓪�(duì)槽數、匝數、嵌線角度等參數進行實時修改。采用三菱磁粉張力器，可設置繞線、嵌線、待機等幾段張力，具有自動對槽，繞線、嵌線、剪線一次性完成，整機自動程度高，是微電機生產線的理想設備。

技術參數：

輸入電壓：380VAC±10％50HZ/60HZ

轉子槽數：偶槽數

工作氣壓：0.4-0.7Mpapa

繞線速度：0-2500r/min

轉子軸徑：￠3-￠16mm

繞線線徑：￠0.25-￠1mm

轉子外徑：≤￠60mm

機體尺寸：1420×1210×1700mm

轉子疊厚：20-70mm

工作過程：

放入轉子→自動對第槽→繞線→分度→嵌線→剪線→一次性完成。
